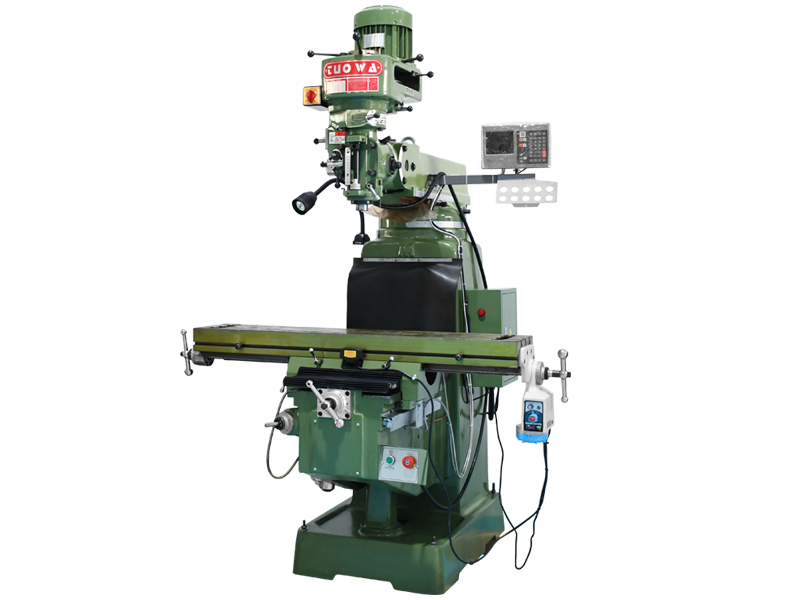

机床用途：本机床可广泛应用于加工平面以及任意角度倾斜的平面，能铣槽、钻孔、铰孔，使用专用工具还可镗孔。铣头能向左或向右回转 90°向前或向后回转 45°，滑枕可水平回转 180°。主轴具有较高转速，并且有较宽广的速度范围，能实现自动进给并且有超载保护安全装置。主轴套筒和机床导轨 经过特殊处理，并且工作台与鞍座、鞍座与升降台导轨间贴有耐磨片，减轻滑动导轨副之间的摩擦， 延长机床使用寿命，具有满意的外观和很好的结构设计，是理想的金属加工万能设备。根据顾客的特殊需求，该机床还可以装备自动进给器和数显系统、滚珠丝杆等。

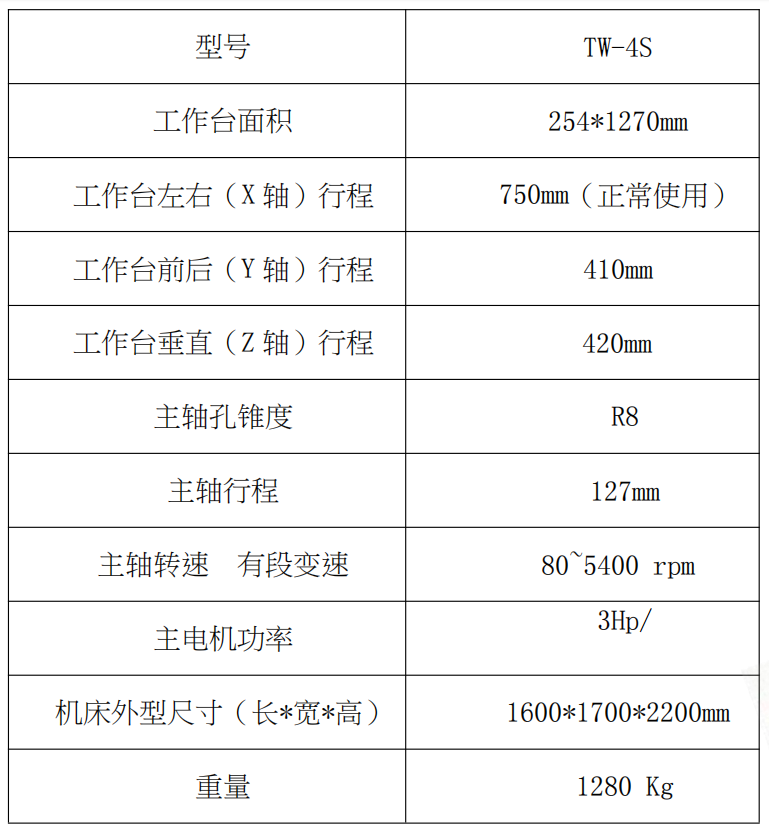

主要参数：

型号：TW-4S

工作台面积：254*1270mm

工作台左右：（X 轴）行程 750mm（正常使用）

工作台前后：（Y 轴）行程 410mm

工作台垂直：（Z 轴）行程 420mm

主轴孔锥度： R8

主轴行程： 127mm

主轴转速 有段变速： 80~5400 rpm

主电机功率： 3Hp/

机床外型尺寸（长*宽*高）： 1600*1700*2200mm

重量 ：1280 Kg

结构及特点：本机床主要零件床身、升降座、鞍座、工作台、回转盘、伸缩臂、万向头等材料均为特殊铸铁， 可以减轻机床工作中产生的震动，提高机床工作精度。床身、升降座均为矩形导轨，升降座 Y轴导轨为加宽型，刚度及稳定性极佳，鞍座导轨贴有 TF耐磨片，可以减轻滑动导轨副间的摩 擦，Z 轴导轨采用燕尾导轨，便于调整工作台与鞍座之间的间隙。X、Y、Z 三轴丝杆均采用台 湾进口的梯形螺纹丝杆，稳定性好，且 X、Y 轴丝杆螺母为双螺母结构，便于调整螺母与丝杆 之间的间隙。本机床采用先进的集中润滑供油装置，确保机床的良好润滑。

机床精度标准

本机床执行 JB/T 3697-96《摇臂铣床技术条件》

JB/T 3697.1-1999《摇臂铣床精度检验》平行度 0.02MM/30

主要进口件、国产件配套明细

（1）铸件 云南台正 （2）X、Y、Z 轴丝杆 台湾世旻 3 支 （3）X、Y、Z 轴螺母 台湾世旻 3 套 （4）润滑装置 日华油机 1 套 （5）R8 快速铣夹头（8 件套） 山东征宙 1 套

标准附件清单

拉杆 1 支

机用平口钳 1 套

挡屑板 1 套

手压油泵 1 套

自动走刀器（X 轴） 1 套

工作灯 1 套

电箱 1 套

工具箱及套工具 1 套

胶垫 1 套

数显尺 1 套

挡屑板 1 套
